製品_MTF-0166-01A

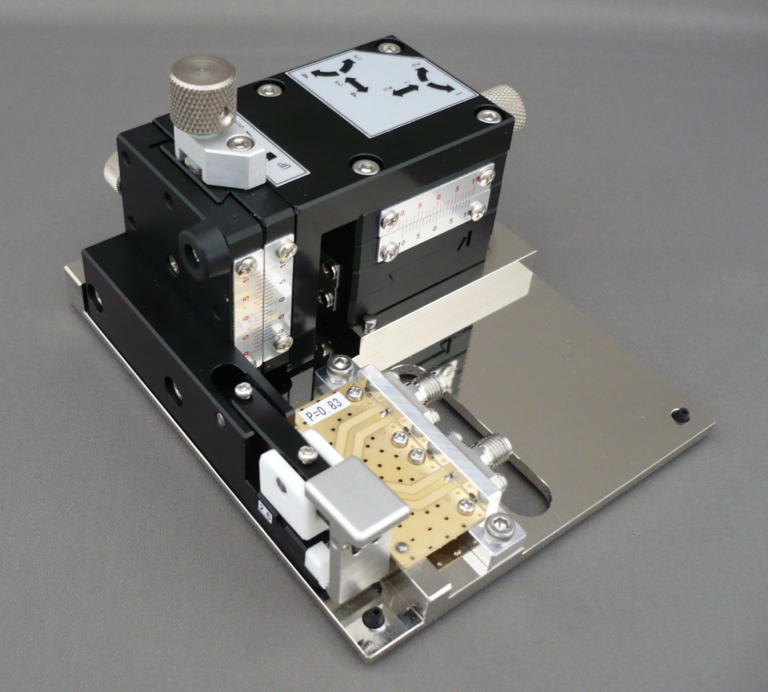

MTF-0166-01A(Differential Cable Fixture)

.
1.保護用シース付差動ケーブルのインピーダンス/リターンロス/インサー　　　ションロスを測定するフィクスチャです。　　2.差動ケーブル端をハンダ付けする事無く同軸コネクタに接続可能です。　　3.被測定ケーブルの端面を垂直にカットし、｢ケーブルホルダー｣に固定　　　します。　　　端面の差動ケーブルの芯線に、プローブユニットに搭載されたスプリン　　　グプローブを接触させます。　　　差動ケーブルの芯線とスプリングプローブの位置合わせと接触は、フィ　　　クスチャのXYZステージで調整します。　　4.被測定ケーブルのシース径/差動ピッチの対応は、チェンジキット(別売) 　　　で対応可能です。　　　　　　チェンジキット：ケーブルホルダー　　　　　　　　　　　　　　プローブユニット　　5.差動ケーブルのペア間隔を広げないので接続点は、低反射です。　　6.フィクスチャのSパラを測定する2XThrough治具を用意しています。

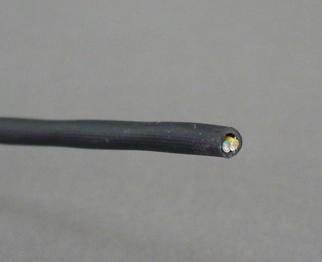

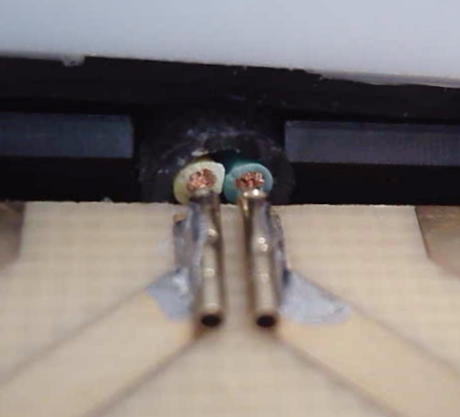

ケーブル端末処理				スプリングプローブ接触状態

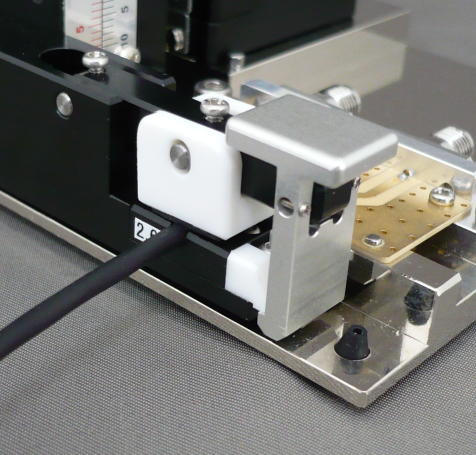

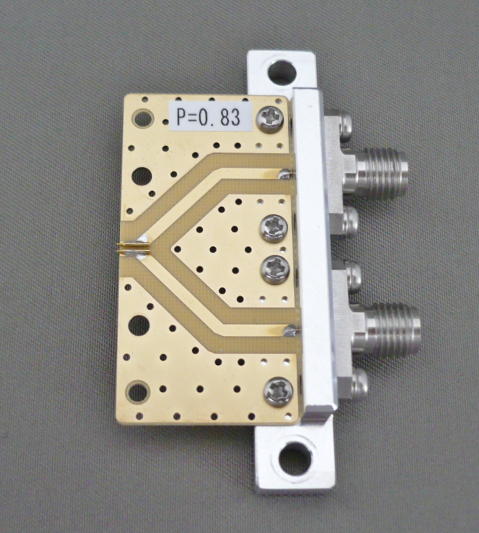

ケーブルホルダーにセット				プローブユニット

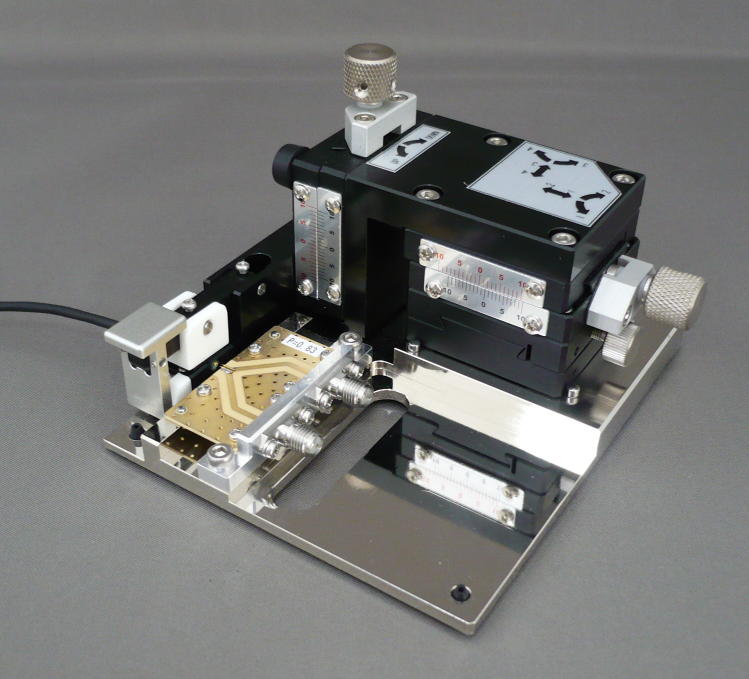

測定状態

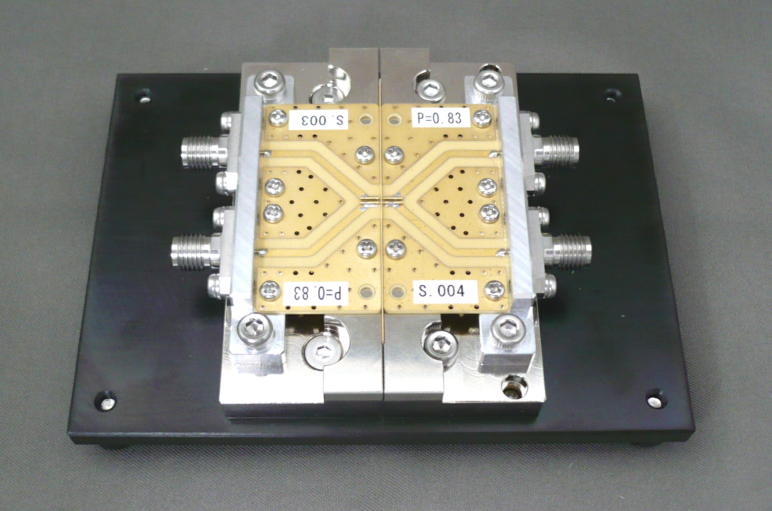

2XThrough治具にセットした状態

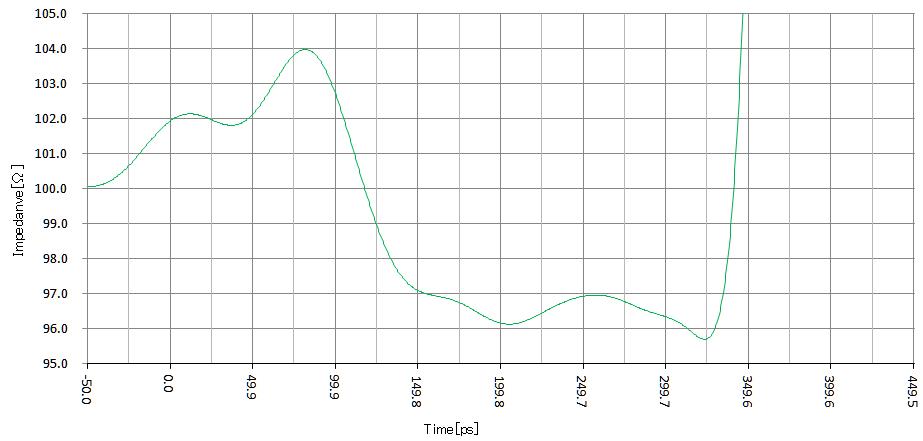

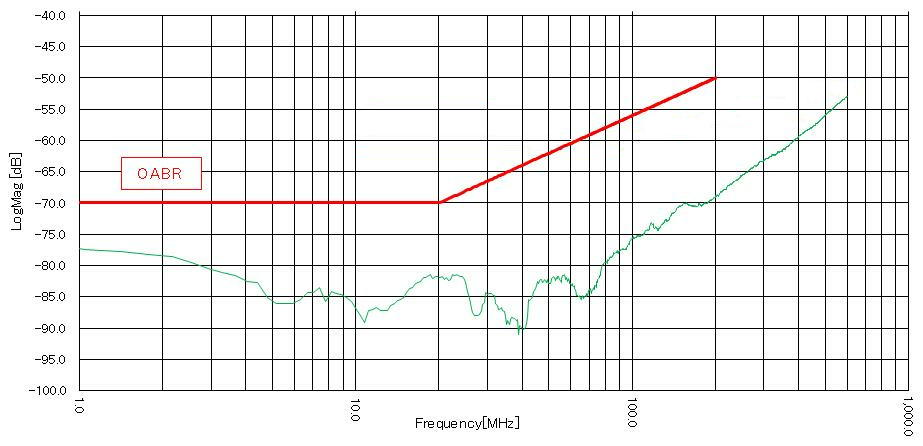

プローブユニットのモード変換：Sdc11 　プローブユニットのインピーダンス：Tdd11(Tr=50[ps])
